| 上兆閥門《閥門采購時要注意哪些技術要求》 發布時間：17-08-26 |

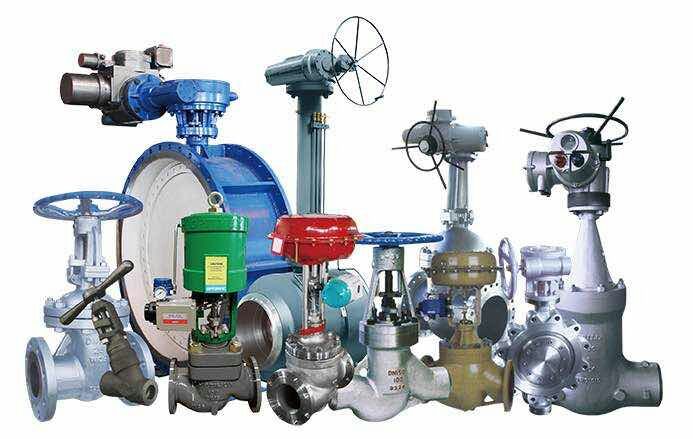

上兆閥門《閥門采購時要注意哪些技術要求》 閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。用于流體控制系統的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格相當繁多。閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。閥門根據材質還分為鑄鐵閥門，鑄鋼閥門，不銹鋼閥門，鉻鉬鋼閥門，鉻鉬釩鋼閥門，雙相鋼閥門，塑料閥門，非標訂制等閥門材質。 閥門采購時要注意哪些技術要求 一、閥門規格及類別，應符合管道設計文件的要求 1、閥門的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。 2、閥門工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；閥門關閉狀況下的任何一側應能承受1.1倍閥門工壓值，而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求. 3、閥門制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件 二、選擇閥門的材質 1、閥門材質，由于灰鑄鐵管材逐漸不推薦使用，閥體材質應以球墨鑄鐵為主，并注明牌號及鑄件實際的物理化學檢測數據。 2、閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。 3、螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿 4、閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。 5、密封面的材質①閥門類別不一，密封方式及材質要求不一；②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明；③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據;④蝶閥應標明閥體上密封面材質及蝶板上密封面材質；它們的物理化學檢測數據，特別是橡膠的衛生要求、抗老化性能、耐磨性能；通常采用丁睛橡膠及三元乙丙橡膠等，嚴禁摻用再生膠。 6、閥軸填料①由于管網中的閥門，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果；②閥軸填料亦應在承受頻繁啟閉時，密封效果的良好性；③鑒于上述要求，閥軸填料力求終身不換或十多年不更換；④填料若需更換，閥門設計應考慮能有水壓的狀況下更換的措施。
三、變速傳動箱 1、箱體材質及內外防腐要求與閥體原則一致。 2、箱體應有密封措施，箱體組裝后能承受3米水柱狀況的浸泡。 3、箱體上的啟閉限位裝置，其調節螺帽應在箱體內。 4、傳動結構設計合理，啟閉時只能帶動閥軸旋轉，不使其上下竄動，傳動部件咬合適度，不產生帶負荷啟閉時分離打滑。 5、變速傳動箱體與閥軸密封處不可連接成無泄漏的整體。 6、箱體內無雜物，齒輪咬合部位應有潤滑脂保護。 四、閥門的操作機構 1、閥門操作時的啟閉方向，一律應順時針關閉。 2、由于管網中的閥門，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200-600轉內。 3、為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240m-m。 4、閥門啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。 5、閥門啟閉程度的顯示盤 ①閥門啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。 6、若閥門埋設較深，操作機構及顯示盤離地面距離≥15m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。 五、閥門的性能檢測 1、閥門某一規格批量制造時，應委托權威性機構進行以下性能的檢測：①閥門在工壓狀況下的啟閉力矩；②在工壓狀況下，能保證閥門關閉嚴密的連續啟閉次數；③閥門在管道輸水狀況下的流阻系數的檢測。 2、閥門在出廠前應進行以下的檢測：①閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；②閥門在關閉狀況下，兩側分別承受11倍閥門工壓值，無滲漏；但金屬密封的蝶閥，滲漏值亦不大于相關要求
六、閥門的內外防腐 1、閥體(包括變速傳動箱體)內外，首先應拋丸清砂除銹，力求靜電噴涂粉狀無毒環氧樹脂，厚度達0?3mm以上。特大型閥門靜電噴涂無毒環氧樹脂有困難時，亦應刷涂、噴涂相似的無毒環氧漆。 2、閥體內部以及閥板各個部位要求全面防腐，一方面浸泡在水中不會銹蝕，在兩種金屬之間不產生電化學腐蝕；二方面表面光滑使過水阻力減少。 3、閥體內防腐的環氧樹脂或油漆的衛生要求，應有相應權威機關的檢測報告?；瘜W物理性能亦應符合相關要求。 七、閥門包裝運輸 1、閥門兩側應設輕質堵板固封。 2、中、小口徑閥門應以草繩捆扎，并以集裝箱方式運輸為宜。 3、大口徑閥門亦有簡易木條框架固位包裝，以免運輸過程中碰損 八、查看閥門的出廠說明書 1、 閥門是設備，在出廠說明書中應標明以下相關數據：閥門規格；型號；工作壓力；制造標準；閥體材質；;閥桿材質；密封材質；閥軸填料材質；閥桿軸套材質；內外防腐材質；操作啟動方向；轉數；工壓狀況下啟閉力矩； 2、制造廠廠名；出廠日期；出廠編號:重量；連接法蘭盤的孔徑、孔數、中心孔距 以圖示方式標明整體長、寬、高的控制尺寸；有效啟閉次數;閥門流阻系數；閥門出廠檢測的相關數據及安裝、維護的注意事項等。 上兆閥門其他產品： 閘 閥 截止閥 球 閥 蝶 閥 緊急切斷閥 電磁閥 水力控制閥 止回閥 刀型閘閥 旋塞閥 過濾器 減壓閥 疏水閥 隔膜閥 調節閥 阻火器 呼吸閥 燃氣閥門 冶金閥門 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
