【產品型號：Q341F】

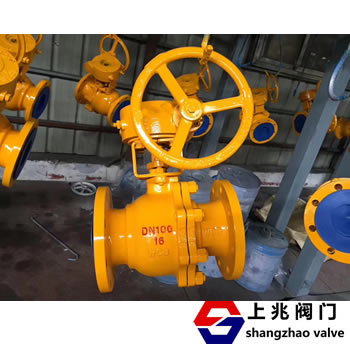

Q341F天然氣浮動蝸輪 球閥是手動驅動系統裝置中的一種，頂部設有開度指示盤，能*指示球閥的開啟角度。主要是用來在管道中起到截斷介質的作用，而且具有手動調節介質流量的功能。
【產品介紹】： Q341F天然氣浮動 蝸輪球閥閥體材質有鑄鋼(WCB)或不銹鋼，閥座選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，用于輸送氣體或液體的介質的管道上宜使用。
【工作原理】： Q341F天然氣浮動蝸輪球閥蝸輪傳動是在原有的球閥閥桿上接止齒輪箱，只需用旋轉很小的轉動力矩就能實現開關。蝸輪傳動旋轉90°即可全關全開，啟閉迅速。一般順時針轉動為打開，逆時針轉動為關閉。 緊急切斷閥
【產品特點】： 1、蝸輪帶有刻度指示。 2、具有節流和控制流量之用。 3、閥座選用聚四氟乙烯，密封性能好。 4、只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。 天然氣緊急切斷閥5、限位塊上設有鎖孔可鎖定開關位置避免誤操作，上有**的開關量指針。
【主要零件材料】：
序號
NO | 零件名稱 | 材質 | | GB | ASTM | | 1 | 閥體 | WCB | A2116-WCB | | 2 | 密封圈 | PTFE | PTFE | | 3 | 球體 | 1C18Ni9Ti | SS304 | | 4 | 螺母 | 35 | A194-2H | | 5 | 螺柱 | 35CrMoA | A193-B7 | | 6 | 石體 | WCB | A216-WCB | | 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G | | 8 | 填料 | PTFE | PTFE | | 9 | 填料壓蓋 | WCB | A2116-WCB | | 10 | 定位片 | 25 | A105 | | 11 | 擋圈 | 65Mn | AISI 1066 | | 12 | 手柄 | K33 | A47-667
Gr.32510 | | 13 | 閥桿 | 1Cr33 | A276-410 | | 14 | 螺釘 | 35 | A193-B7 | | 15 | 止推墊片 | PTFE | PTFE
|
|
