D643H氣動硬密封法蘭蝶閥連接尺寸和工作原理發布時間：17-04-24

D643H氣動硬密封法蘭蝶閥連接尺寸和工作原理

D643H氣動硬密封法蘭蝶閥有閥體、蝶板、閥桿、氣動執行器等主要部件組成，氣動蝶閥的執行器分為單作用和雙作用區分，單作用氣動法蘭蝶閥主要為氣開或氣關方式，單作用氣動蝶閥內置彈簧，氣開式單作用蝶閥當氣源打開時閥門打開，斷掉氣源閥門自動關閉，氣關式反之。雙作用氣動蝶閥通過電磁閥來控制氣開、氣關，D643H氣動硬密封蝶閥也可安裝定位器用于閥門流量的調節通過4~20ma來控制閥門的開啟度。主要用于蒸汽、煤氣、液化氣等調節作用。

一、D643H 氣動法蘭硬密封蝶閥--概述

D643H 氣動法蘭硬密封蝶閥系列產品，是長壽命、節能型蝶閥。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建筑、供排水管道上作調節流量和截斷流體最佳裝置。

二、D643H 氣動法蘭硬密封蝶閥--特點

1、結構獨特、型小輕便、操作靈活、省力、方便；

2、密封可靠，可達到氣密封無泄漏；

3、流量特性趨于直線調節性有最佳；

4、采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；

5、應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質；

6、適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

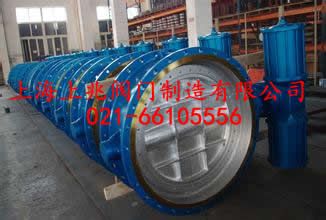

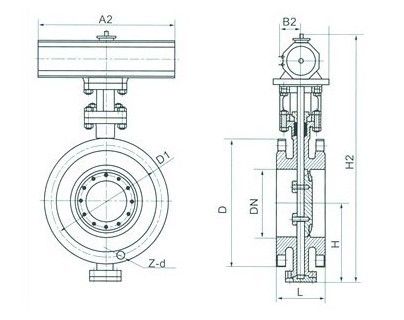

三、D643H 氣動法蘭硬密封蝶閥--主要連接及外形尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000
