氣動
低溫切斷閥在氣缸充入（氮氣或者壓縮空氣）推動活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體, 活塞在彈簧的作用力下推動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉；本產品適用于低溫貯槽、槽車和罐車上切斷和流通介質，并在出現故障時能及時切斷介質。這種新型閥門具有結構簡單、體積小、重量輕、密封可靠、操作方便、啟閉靈活、適用性廣等優點，廣泛應用于LO2、LN2、LAr、LNG、LHe及其它低溫介質,具有防火、防靜電、防爆功能。
氣動低溫切斷閥在氣缸充入（氮氣或者壓縮空氣）推動活塞上升帶動閥桿開啟閥門,關閉時釋放氣缸內氣體, 活塞在彈簧的作用力下推動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。
氣動低溫緊急切斷閥--技術參數：
| 公稱通徑 | DN20mm～100mm |
| 公稱壓力 | PN4.0MPa |
| 適用介質 | 液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
| 適用溫度 | -196℃～+80℃ |
| 氣缸氣源壓力 | 0.3～0.6MPa |
| 緊急切斷溫度 | 70±5℃ |
氣動低溫緊急切斷閥-- 零件材料:
| 閥體、閥桿 | ZG0Cr18Ni9 |
|---|
| 閥桿、閥瓣 | 0Cr18Ni9 |
| 氣缸、支架 | 鑄鋁 |
| 填料、密封圈 | PTFE |
氣動低溫緊急切斷閥--外形連接尺寸：
| 產品型號 | DJ661F-16P/40P 低溫緊急切斷閥 | 重量
(kg) |
|---|
| 產品代號 | 通徑
DN(mm) | 尺 寸 |
| L | h | H | D0 | D1 | D2 | L |
| 5661DJ20 | 20 | 90 | 200 | 400 | 100 | 20 | 25.5 | 8 | 6 |
| 5661DJ25 | 25 | 90 | 200 | 400 | 100 | 25 | 32.5 | 8 | 7 |
| 5661DJ32 | 32 | 110 | 204 | 468 | 120 | 32 | 38.5 | 10 | 10 |
| 5661DJ40 | 40 | 110 | 230 | 523 | 120 | 40 | 45.5 | 10 | 12 |
| 5661DJ50 | 50 | 130 | 230 | 523 | 120 | 50 | 57.5 | 10 | 15 |
| 5661DJ65 | 65 | 180 | 250 | 651 | 140 | 65 | 76.5 | 10 | 27 |
| 5661DJ80 | 80 | 200 | 320 | 736 | 180 | 80 | 89.5 | 15 | 35 |
| 5661DJ100 | 100 | 220 | 320 | 736 | 180 | 100 | 108.5 | 15 | 41 |

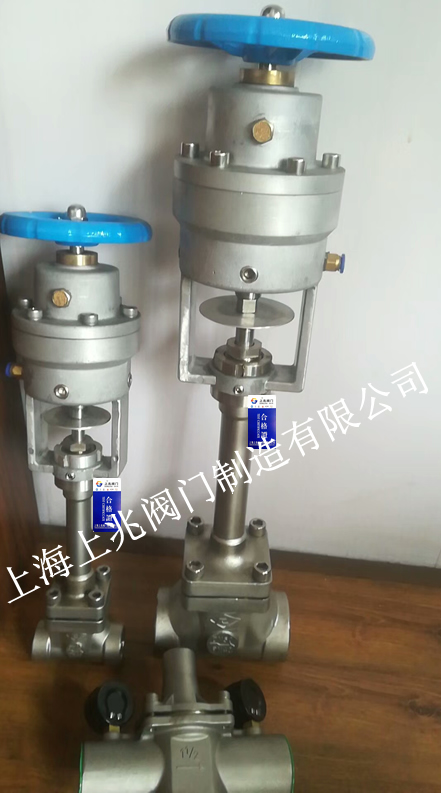

《實物圖》
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數：1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司生產部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由上兆閥門的專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系
